產品簡介
XLGS系列滾軸階梯篩是在滾軸篩、正弦篩、振動篩、高幅篩等產品原理進行優化組合。主要用于煤炭、電力、冶金、水 泥、礦山等行業10mm及以上的固體物料的篩分。既能提高碎煤機工作效率,又能降低碎煤機能耗和金屬磨損,是火力發電廠輸煤系統中必不可少的節能環保設備。

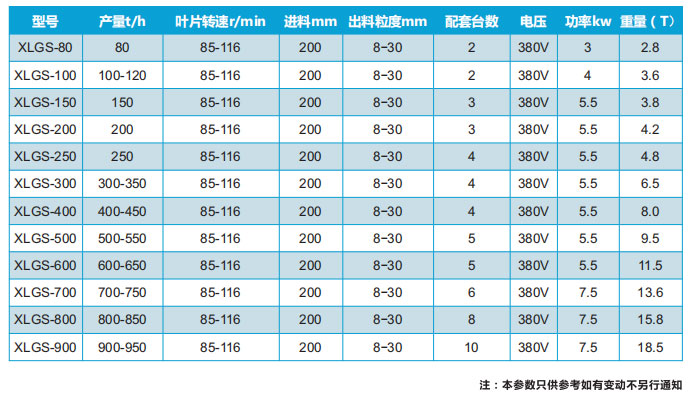

產品參數
滾軸階梯篩優化及特點
1、滾軸階梯篩是在滾軸篩、正弦篩、振動篩、高幅篩等產品原理進行優化組合。
2、將滾軸篩、正弦篩的篩環、圓形葉輪(片)、槽型篩軸等形式改為異型轉輪,采用滾軸篩、正弦篩的傳動方式,由異型轉輪把三角菱形篩網上的物料進行輸送、清掃,來完成分離物料。
3、滾軸階梯篩是將正弦篩的篩環、圓形葉輪(片)、槽型篩軸等形狀優化為異型轉輪;進行物料的輸送,與篩網相互清掃提高分篩效率,解決分篩設備在運行中的堵塞。
4、取消高幅篩、振動篩的振動裝置和圓鋼、方鋼制作篩網流程,將篩網優化為三角菱形鑄鋼制作;分篩過程中物料無堆積點、實現順流和自流功能,加快物料分離流動性,提高分篩效率。
滾軸階梯篩結構原理

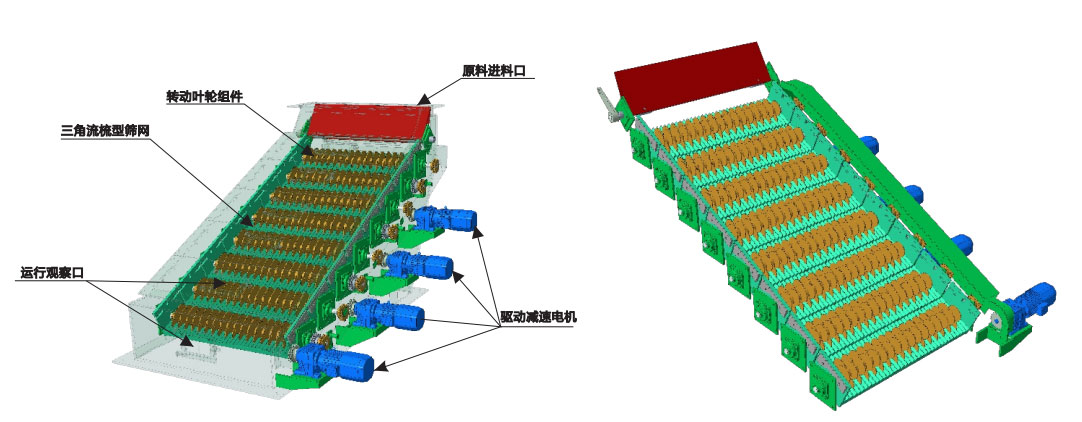

本設備主要由電機、減速器、篩軸、分篩葉輪、鑄造三角鋼篩網、傳動鏈條、機罩,本體等組成。通過減速器電機、傳動鏈條驅動篩軸、分篩葉輪作同向轉動,葉輪推動篩面上的物料向前移動,物料在滾動或移動過程中實際順流和自流功能,合格物料通過三角菱形篩網的界距實現粒徑,落如下道工序,大塊物料經葉輪推動從篩面滾動或移動,進入碎煤機或下道工序進行加工。

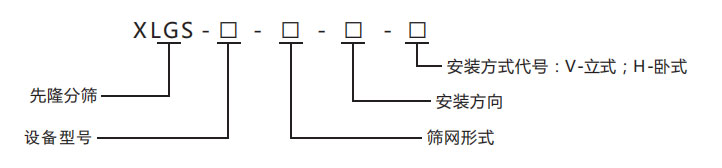

產品型號:XLGS
應用范圍:主要用于煤炭、電力、冶金、水 泥、礦山等行業10mm及以上的固體物料的篩分。降低碎煤機能耗和金屬磨損,是火力發電廠輸煤系統中必不可少的節能環保設備。
物 料:適應循環流化床鍋爐各種燃料
